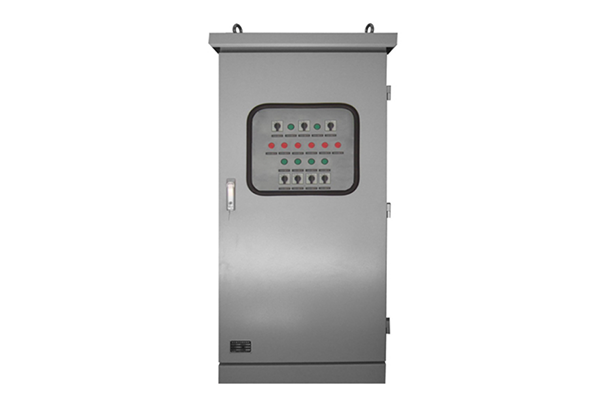

SCH-BFLG系列变压器风冷控制柜

一、产品介绍

我公司生产的SCH-BFLG系列变压器风冷控制柜是针对油浸变压器设计和生产的控制设备。采用西门子S7-200 SMART可编程控制器,利用PLC中央控制单元模块,实时采集主变油温、绕组温度、变压器负荷、油流继电器信号、三侧开关跳闸信号、电动机保护等信号,根据采集的参数，动态投入或退出相应数量的冷却风扇和油泵。可以灵活设置为“自动”、“手动”、“远方”三种运行模式。

二、产品特点

控制箱采用PLC可编程控制器控制。通过软件设置，能够实现电机的循环控制。对于强油冷却产品，每台冷却装置通过软件程序实现冷却装置的工作、辅助、备用功能。

控制箱能够提供I段动力电源故障、II段动力电源故障、控制电源故障、冷却装置故障、冷却装置全停、冷却装置全停延时跳闸等信号。

三、结构组成

1、控制单元：包括可编程逻辑控制器（PLC）、继电器等。PLC 作为核心，接收信号、处理逻辑、输出控制命令。

2、人机界面：触摸屏可以显示系统运行状态，进行参数设置，方便操作。

3、通讯模块：支持RS485和TCP/IP网络通讯协议，实现与其他系统或设备的数据交换。

4、采用双电源切换，两段电源供电且互为备用，Ⅰ段或Ⅱ段电源故障,处于备用状态的Ⅱ或I段电源自动投入。
